高平臺球閥的優點和工作原理

2022-10-11 瀏覽量：450

簡介：

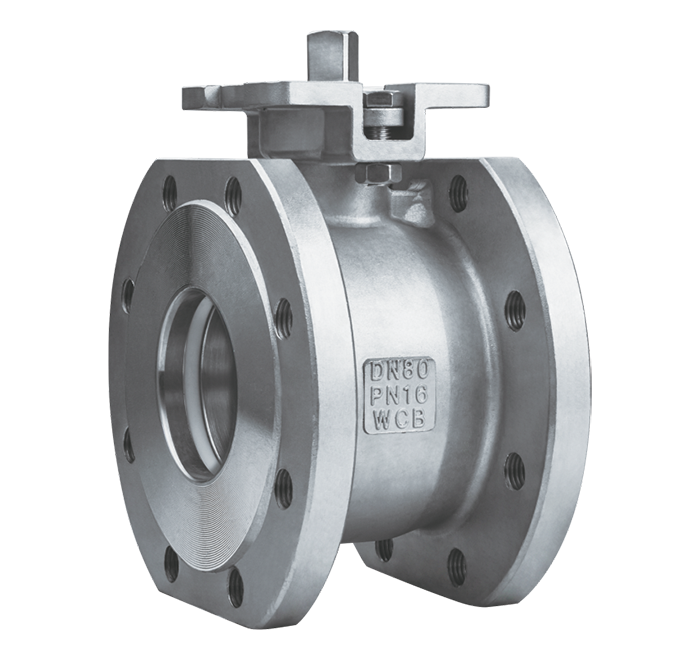

        高平臺球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。

優點：

        1． 流體阻力小，其阻力系數與同長度的管段相等。

        2． 結構簡單、體積小、重量輕。

        3． 緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

        4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

        5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

        6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

        7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

        高平臺球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。再配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

工作原理：

        A、開啟過程

            1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

            2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

            3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

            4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

        B、關閉過程

            1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

            2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

            3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

            4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
